應用客戶：河鋼集團宣鋼公司
應用設備：9號發電機

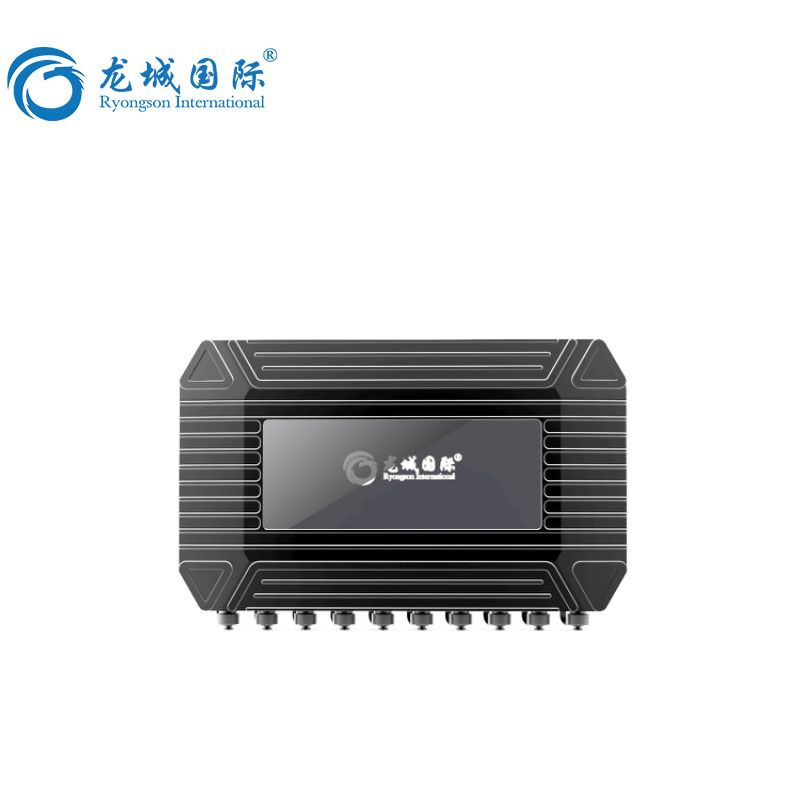

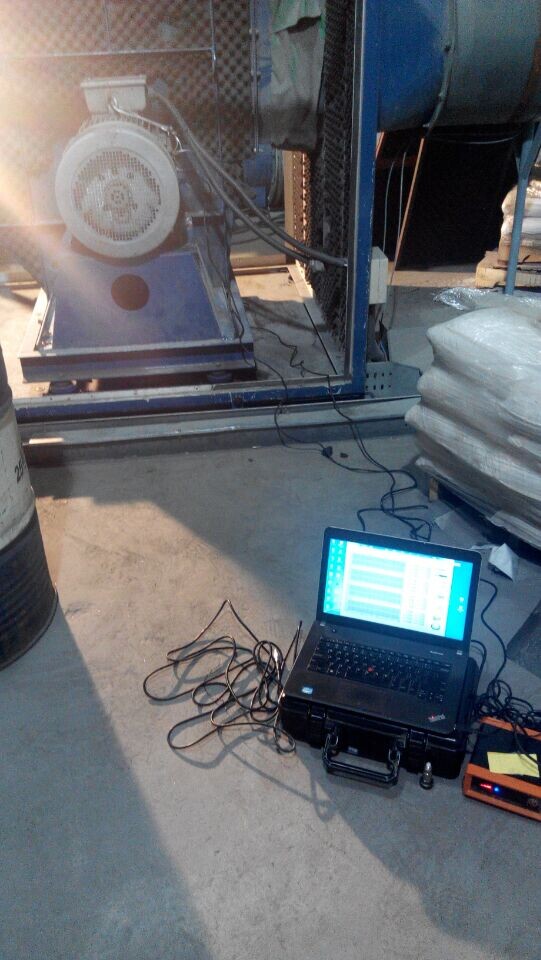

應用儀器：LC-510A振動在線監測智能終端
?
發電異常波形數據情況說明

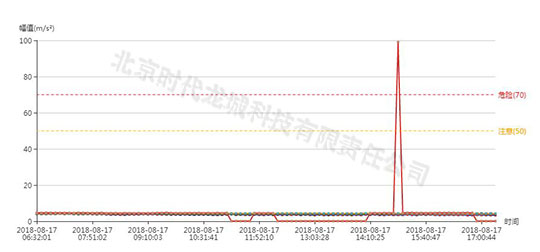

9號發電機加速度趨勢圖譜

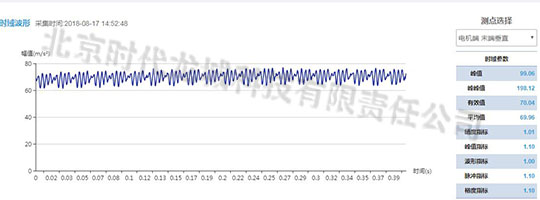

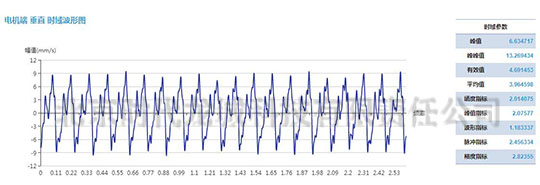

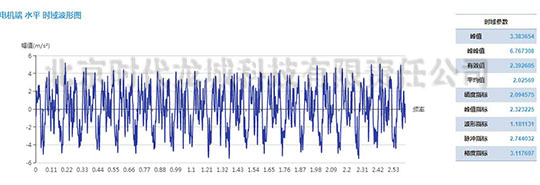

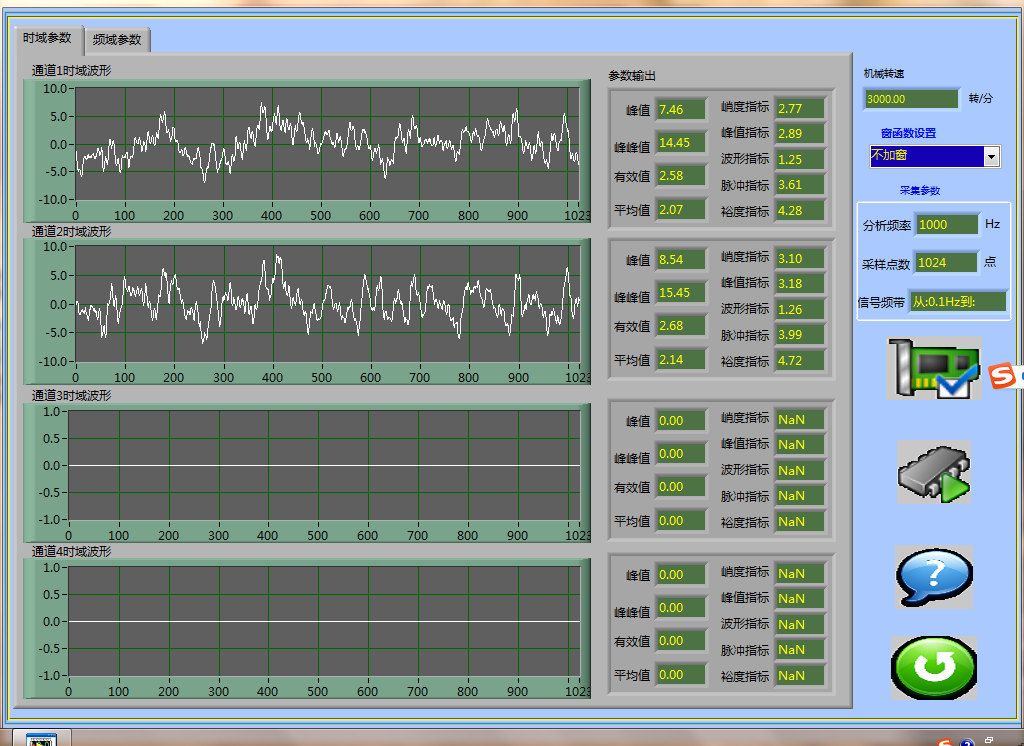

對應測點時域波形圖

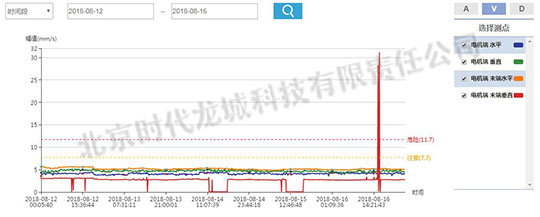

8.12-8.16趨勢圖
通過圖譜可以看出，加速度突然增大的振動波形不可取，是無效數據。
但通過對8.12-8.16號振動趨勢圖，可以看出該發電機振動值異常。

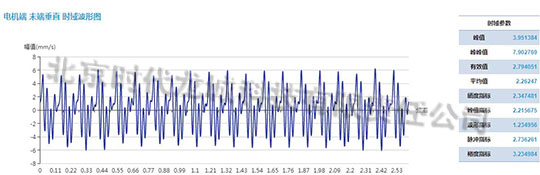

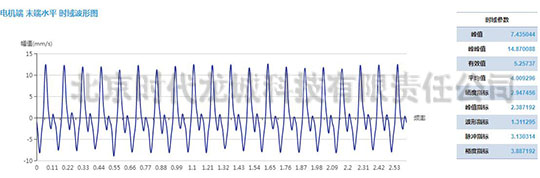

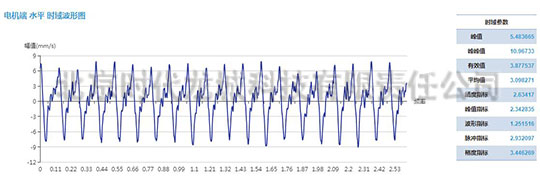

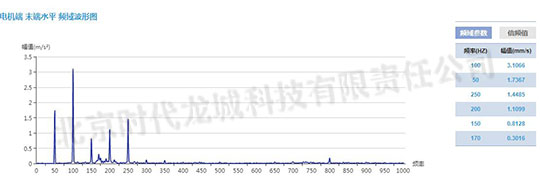

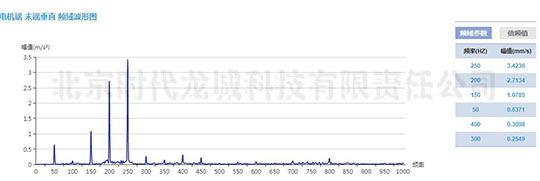

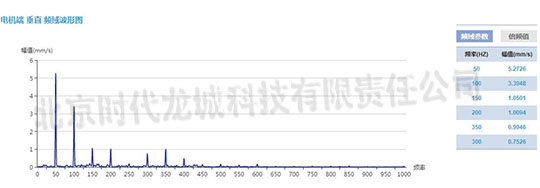

發電機測點速度振動波形

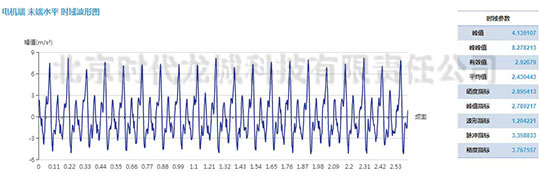

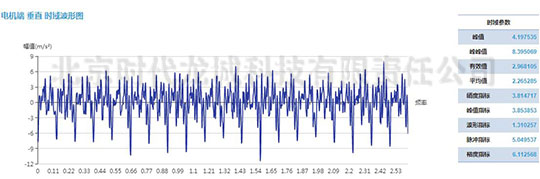

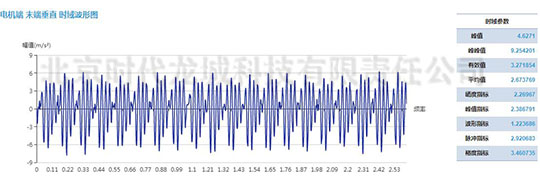

發電機測點加速度振動波形
?
各測點振動幅值大小（截取某一時間段數據）
|
測點名稱 |
速度 |
加速度 |
位移 |
|
發電機端水平 |
3.87mm/s |
3.38m/s2 |
33.84μm |
|
發電機端垂直 |
4.69mm/s |
4.19m/s2 |
39.02μm |
|
發電機末端水平 |
5.25mm/s |
4.13m/s2 |
45.12μm |
|
發電機末端垂直 |
2.72mm/s |
4.62m/s2 |
52.56μm |
?
診斷措施：

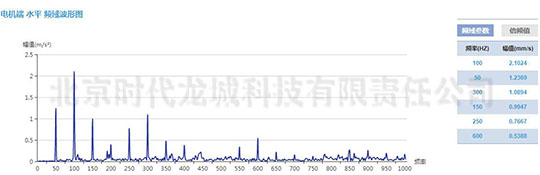

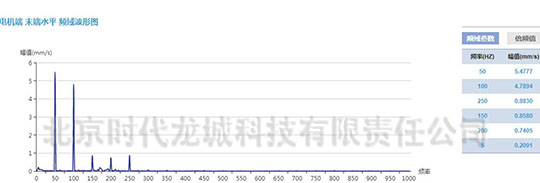

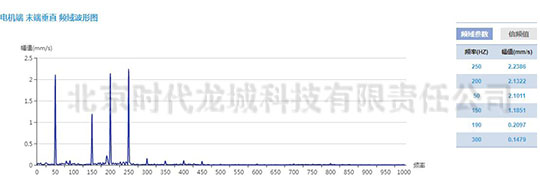

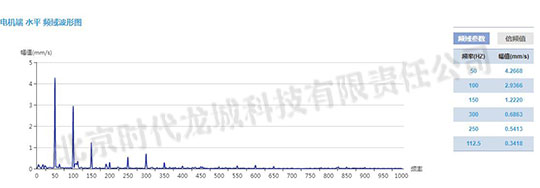

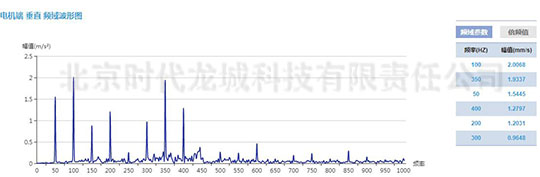

通過觀察可以看出發電機末端振動數據頗大，末端水平5.25mm/s，8.12-8.16號振動數據趨勢圖觀察可以看出，9#汽輪發電機一直處于這個振動狀態，通過圖譜可以看出，發電機前端水平、垂直1X、2X占主導頻率，3X、4X、5X卻伴隨出現，說明發電機存在動平衡不良、同心度不對中。但通過發電機末端水平2X占主導頻率,1X、3X、4X 、5X伴隨。說明同心度不良。而發電機末端垂直，4X、5X占主導頻率，1X、3X伴隨。綜合診斷，發電機存在動平衡問題，同心度不好，瓦座松動（前端、末端）。
處理建議：
1、建議檢查發電機前端、后端瓦座間隙，檢查軸承座底腳螺栓。
2、檢查發電機與汽機同心度。
3、發電機轉子動平衡校正
?
診斷人：王嘯林
2018.8.17
北京時代龍城科技有限責任公司技術支持部
