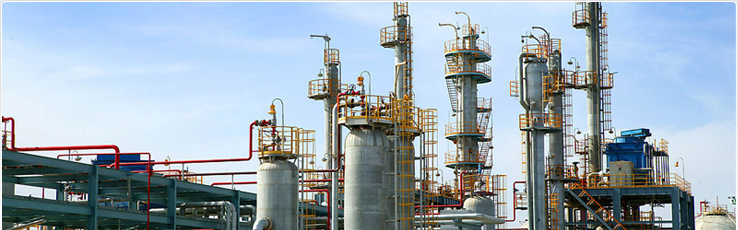

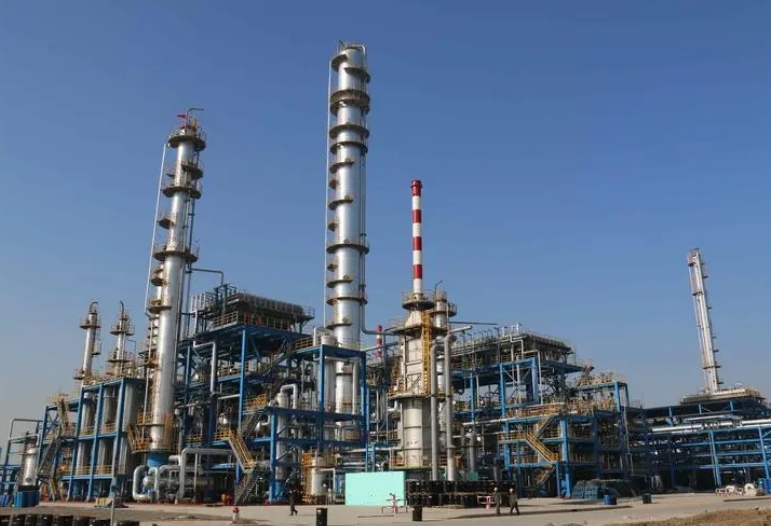

石油石化

為減少因設備故障導致的非計劃停機以及更嚴重的故障，我們?yōu)槭褪袠I(yè)量身打造專屬監控診斷系統。從石油石化行業主要使用的設備大體可分為：分離機、離心機、風機、電機、水泵、破碎機、攪拌機、研磨機、烘干機、球磨機、磨粉機、空壓機、汽輪機等等設備，企業也對重點設備進行了振動與溫度等簡單狀態監控，無法對設備的運行狀態給出準確的評價，一條生產線是一個整體的運行狀態，往往因為局部的設備問題會導致整條生產線停產，給企業造成不必要的損失。

LC-9000機械設備在線監測故障診斷專家系統是專門針對石油石化等行業的大型軸流、透平機組、壓縮機、風機、泵、發電機組等而設計的新一代產品，集設備實時監控和故障分析于一體，實現了設備實時監測,異常報警,遠程控制,故障診斷等功能,保證了重要設備的安全,有效,連續運轉。

LC-9000系統能夠在線連續監測大機組運行過程中的振動及各種工藝參數，自動存儲振動分頻、方向、波形、啟停機等有診斷價值的數據，并提供專業的診斷圖譜;現場及遠程專家可及時識別機組的狀態、發現故障的早期征兆，對故障原因、嚴重程度、發展趨勢等做出準確判斷，從而及早消除故障隱患，避免事故的發生，提高設備的可靠性、降低維修成本、增強企業的綜合競爭力。

系統可以與各種控制系統進行數據通訊，并可實現長距離無線數據通訊，從而實現遠程監測與診斷。

系統功能：

1. 多種信號接入：振動加速度信號、鉑電阻溫度信號、過程量信號
2. 多種參數顯示：速度(mm/s)、加速度(m/s2)、位移
3. 實時連續數據采集：可實時采集設備振動、溫度、壓力等設備狀態參數
4. *的故障診斷方法：包絡解調、相關分析、各種窗函數、實時顯示多種有量綱參數、多種無量綱參數，便于設備運行狀態判斷，*診斷
5. 診斷圖譜：5大類49種圖譜及組件，滿足設備管理及診斷要求
6. 遠程功能：采用基于Internet網絡的B/S數據傳輸結構，瀏覽用戶不需安裝任何專用軟件，直接通過IE進行瀏覽
7. 結構圖：可根據用戶實際情況量身打造設備狀態監測結構圖
8. 遠程故障診斷中心：將采集的設備數據傳達到診斷中心，結合企內部以及專業的故障診斷專家來會診設備的故障
9. 多種信號接入方案：現場儀表、PI、SIS、DCS等的全方位信號接入方案

10. 報警設置與報警輸出：*多支持到四級報警，靈活的設置報警參數;報警輸出支持聲、光、電以及文字報警

應用范圍：
LC-9000系統可以廣泛的應用于石油石化行業，測量各種旋轉型機械設備的振動大小。

可以在線監測風機、汽輪態、水泵、空壓機、電機等設備振動狀態監測以及關鍵軸承、軸承箱狀態監測。對機械設備的振動數據進行處理與分析，遠程在線監測設備運行狀態并且完成數據分析與故障診斷功能，及時發現潛在故障并且給出預警和報警提示。

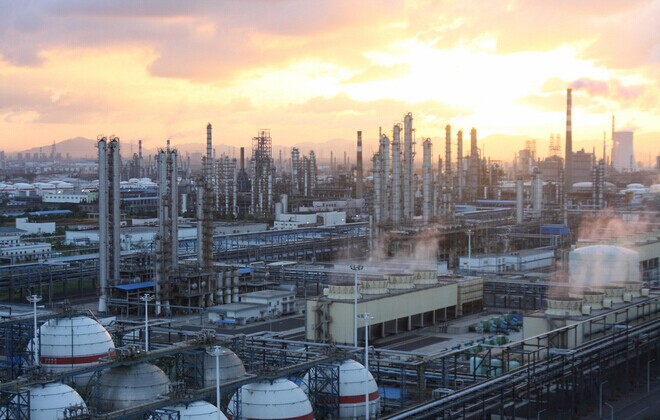

化工行業解決方案

化工行業包含化工、煉油、冶金、能源、輕工、石化、環境、醫藥、環保等部門從事工程設計、精細與日用化工、能源及動力、技術開發、生產技術管理和科學研究等方面的行業。

鋼鐵冶金行業

鋼鐵冶金行業屬于重工業，機械設備種類繁多，結構復雜，從鋼鐵生產的工藝與流程上來說大致分為：選礦，燒結，煉焦，高爐(煉鐵)，電爐或轉爐(煉鋼)，連鑄，軋制等過程;輔助系統有：制氧/制氮，循環水系統，煙氣除塵及煤氣回收等。這些工藝流程以及各工藝流程里所用到的主要設備都為重點監控設備。

LC-9000機械設備在線監測故障診斷專家系統是專門針對鋼鐵等行業的大型軸流、透平機組、壓縮機、風機、泵、發電機組等而設計的新一代產品，集設備實時監控和故障分析于一體，實現了設備實時監測,異常報警,遠程控制,故障診斷等功能,保證了重要設備的安全,有效,連續運轉.

LC-9000系統能夠在線連續監測大機組運行過程中的振動及各種工藝參數，自動存儲振動分頻、方向、波形、啟停機等有診斷價值的數據，并提供專業的診斷圖譜;現場及遠程專家可及時識別機組的狀態、發現故障的早期征兆，對故障原因、嚴重程度、發展趨勢等做出準確判斷，從而及早消除故障隱患，避免事故的發生，提高設備的可靠性、降低維修成本、增強企業的綜合競爭力。

系統可以與各種控制系統進行數據通訊，并可實現長距離無線數據通訊，從而實現遠程監測與診斷。

系統功能：

1. 多種信號接入：振動加速度信號、鉑電阻溫度信號、過程量信號

2. 多種參數顯示：速度(mm/s)、加速度(m/s2)、位移

3. 實時連續數據采集：可實時采集設備振動、溫度、壓力等設備狀態參數

4. *的故障診斷方法：包絡解調、相關分析、各種窗函數、實時顯示多種有量綱參數、多種無量綱參數，便于設備運行狀態判斷，*診斷

5. 診斷圖譜：5大類49種圖譜及組件，滿足設備管理及診斷要求

6. 遠程功能：采用基于Internet網絡的B/S數據傳輸結構，瀏覽用戶不需安裝任何專用軟件，直接通過IE進行瀏覽

7. 結構圖：可根據用戶實際情況量身打造設備狀態監測結構圖

8. 遠程故障診斷中心：將采集的設備數據傳達到診斷中心，結合企內部以及專業的故障診斷專家來會診設備的故障

9. 多種信號接入方案：現場儀表、PI、SIS、DCS等的全方位信號接入方案

10. 報警設置與報警輸出：*多支持到四級報警，靈活的設置報警參數;報警輸出支持聲、光、電以及文字報警

應用范圍：

LC-9000系統可以廣泛的應用于鋼鐵冶金行業，測量各種旋轉型機械設備的振動大小。

可以在線監測風機、吐絲機、汽輪態、水泵、空壓機、電機、軋輥、加工中心、數控磨床、車床、鏜床、銑床、刨床等設備振動狀態監測以及關鍵軸承、軸承箱狀態監測。對機械設備的振動數據進行處理與分析，遠程在線監測設備運行狀態并且完成數據分析與故障診斷功能，及時發現潛在故障并且給出預警和報警提示。

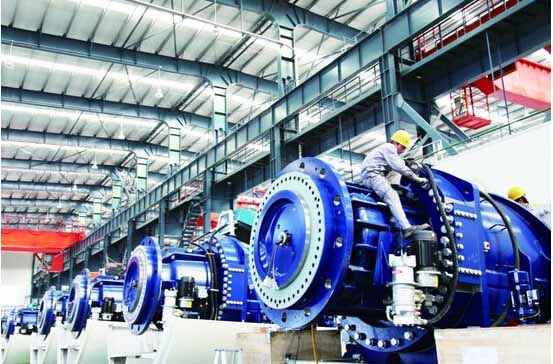

制造行業

我國制造業作為國家的支柱產業，一直保持較好的發展態勢。然而，隨著我國人口紅利的消失，人工費用的增長，傳統制造業依靠人力發展的道路已經越走越窄。與此同時，以工業機器人為代表的智能裝備，正為傳統的裝備制造以及物流等相關行業產方式帶來了革命性的產業變革。

智能化是集信息技術、系統控制技術、電子技術、光電子技術、通信技術、傳感技術、軟件技術和專家系統等為一體，實現擴展或替代腦力勞動為目的的高層次的控制技術，是實現數字化工廠的重要技術基礎。我國制造業在新時期新形式下的發展必伴隨智能化、自動化。

LC-9000機械設備在線監測故障診斷專家系統是專門針對加工制造等行業的大型軸流、透平機組、壓縮機、風機、泵、發電機組等而設計的新一代產品，集設備實時監控和故障分析于一體，實現了設備實時監測,異常報警,遠程控制,故障診斷等功能,保證了重要設備的安全,有效,連續運轉.

LC-9000系統能夠在線連續監測大機組運行過程中的振動及各種工藝參數，自動存儲振動分頻、方向、波形、啟停機等有診斷價值的數據，并提供專業的診斷圖譜;現場及遠程專家可及時識別機組的狀態、發現故障的早期征兆，對故障原因、嚴重程度、發展趨勢等做出準確判斷，從而及早消除故障隱患，避免事故的發生，提高設備的可靠性、降低維修成本、增強企業的綜合競爭力。

系統可以與各種控制系統進行數據通訊，并可實現長距離無線數據通訊，從而實現遠程監測與診斷。

系統功能：

1. 多種信號接入：振動加速度信號、鉑電阻溫度信號、過程量信號

2. 多種參數顯示：速度(mm/s)、加速度(m/s2)、位移

3. 實時連續數據采集：可實時采集設備振動、溫度、壓力等設備狀態參數

4. *的故障診斷方法：包絡解調、相關分析、各種窗函數、實時顯示多種有量綱參數、多種無量綱參數，便于設備運行狀態判斷，*診斷

5. 診斷圖譜：5大類49種圖譜及組件，滿足設備管理及診斷要求

6. 遠程功能：采用基于Internet網絡的B/S數據傳輸結構，瀏覽用戶不需安裝任何專用軟件，直接通過IE進行瀏覽

7. 結構圖：可根據用戶實際情況量身打造設備狀態監測結構圖

8. 遠程故障診斷中心：將采集的設備數據傳達到診斷中心，結合企內部以及專業的故障診斷專家來會診設備的故障

9. 多種信號接入方案：現場儀表、PI、SIS、DCS等的全方位信號接入方案

10. 報警設置與報警輸出：*多支持到四級報警，靈活的設置報警參數;報警輸出支持聲、光、電以及文字報警

應用范圍：

LC-9000系統可以廣泛的應用于制造行業，測量各種旋轉型機械設備的振動大小。

可以在線監測車、鏜、銑、刨、磨、鉗、制齒等各類加工設備振動狀態監測以及關鍵軸承、軸承箱狀態監測。對機械設備的振動數據進行處理與分析，遠程在線監測設備運行狀態并且完成數據分析與故障診斷功能，及時發現潛在故障并且給出預警和報警提示。

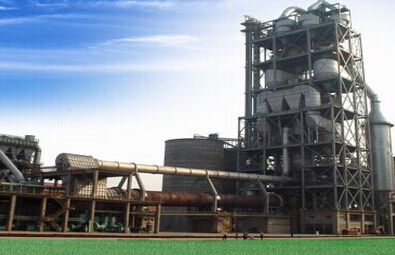

水泥行業解決方案

為減少因設備故障導致的非計劃停機以及更嚴重的故障，我們?yōu)樗嘈袠I(yè)量身打造專屬監控診斷系統。從水泥行業主要使用的設備大體可分為：水泥磨、旋轉窯、風機、電機、水泵、破碎機、選粉機、立磨機、烘干機、球磨機、輥壓機、輸送機等等設備，企業也對重點設備進行了振動與溫度等簡單狀態監控，無法對設備的運行狀態給出準確的評價，一條生產線是一個整體的運行狀態，往往因為局部的設備問題會導致整條生產線停產，給企業造成不必要的損失。

交通行業

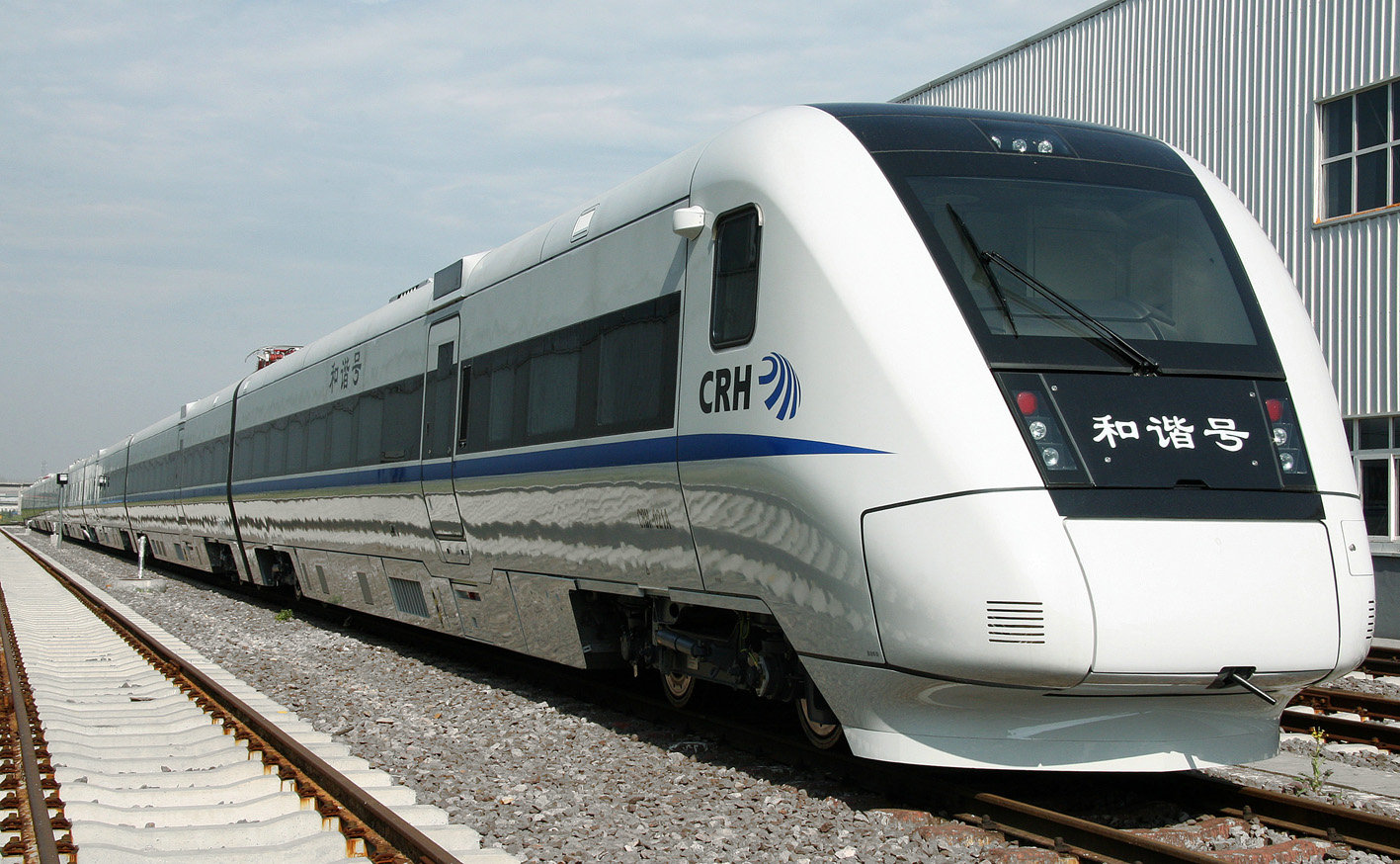

和諧號

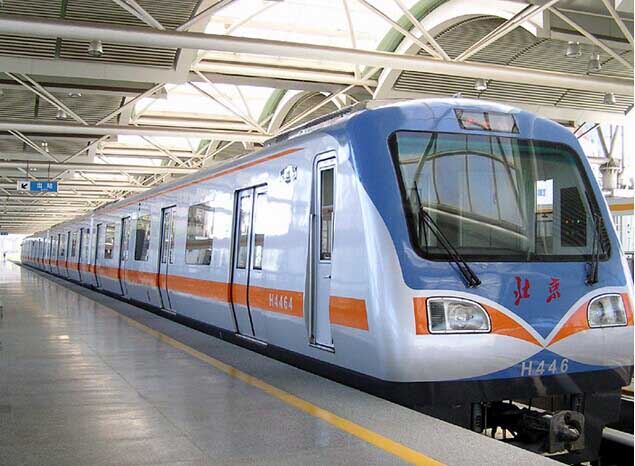

地鐵

交通運輸行業屬于民生工程的命脈，關乎到人們的日常生活，交通運輸具有重要的經濟、社會、政治和國防意義。對于近幾年高速發展的地鐵以及高鐵行業而已是莫大的機遇也是挑戰，軌道交通設備需要長時間運行，對于設備的穩定性要求比較高，保證安全、舒適、可靠的運行成為所有工作人員的共同目標，往往一個小小的問題會導致重大的事故，所以位于設備維護、設備檢修、日產巡檢都有著極為嚴格的要求。

為了減少因設備故障導致運輸系統不能正常工作的情況發生，我們量身為運輸系統打造專屬設備運行監控系統。

LC-9000機械設備在線監測故障診斷專家系統是專門針對交通等行業的大型軸流、透平機組、壓縮機、風機、泵、發電機組等而設計的新一代產品，集設備實時監控和故障分析于一體，實現了設備實時監測,異常報警,遠程控制,故障診斷等功能,保證了重要設備的安全,有效,連續運轉。

LC-9000系統能夠在線連續監測大機組運行過程中的振動及各種工藝參數，自動存儲振動分頻、方向、波形、啟停機等有診斷價值的數據，并提供專業的診斷圖譜;現場及遠程專家可及時識別機組的狀態、發現故障的早期征兆，對故障原因、嚴重程度、發展趨勢等做出準確判斷，從而及早消除故障隱患，避免事故的發生，提高設備的可靠性、降低維修成本、增強企業的綜合競爭力。

系統可以與各種控制系統進行數據通訊，并可實現長距離無線數據通訊，從而實現遠程監測與診斷。

系統功能：
1. 多種信號接入：振動加速度信號、鉑電阻溫度信號、過程量信號
2. 多種參數顯示：速度(mm/s)、加速度(m/s2)、位移
3. 實時連續數據采集：可實時采集設備振動、溫度、壓力等設備狀態參數
4. *的故障診斷方法：包絡解調、相關分析、各種窗函數、實時顯示多種有量綱參數、多種無量綱參數，便于設備運行狀態判斷，*診斷
5. 診斷圖譜：5大類49種圖譜及組件，滿足設備管理及診斷要求
6. 遠程功能：采用基于Internet網絡的B/S數據傳輸結構，瀏覽用戶不需安裝任何專用軟件，直接通過IE進行瀏覽
7. 結構圖：可根據用戶實際情況量身打造設備狀態監測結構圖
8. 遠程故障診斷中心：將采集的設備數據傳達到診斷中心，結合企內部以及專業的故障診斷專家來會診設備的故障
9. 多種信號接入方案：現場儀表、PI、SIS、DCS等的全方位信號接入方案
10. 報警設置與報警輸出：*多支持到四級報警，靈活的設置報警參數;報警輸出支持聲、光、電以及文字報警

應用范圍：
LC-9000系統可以廣泛的應用于交通行業，測量各種旋轉型機械設備的振動大小。

可以在線監測風機、汽輪態、水泵、空壓機、電機等設備振動狀態監測以及關鍵軸承、軸承箱狀態監測。對機械設備的振動數據進行處理與分析，遠程在線監測設備運行狀態并且完成數據分析與故障診斷功能，及時發現潛在故障并且給出預警和報警提示。

轉子實驗臺模擬教學

適用于高校科研院所研究項目：

LC-80A多功能轉子教學實驗系統是專門為高等院校科研機構開發的完整教學試驗系統，結合科研與教學理論課程，用實驗方法為您提供整套實驗設備，是實驗的必備裝置。

實驗項目：

1 、剛性轉子現場動平衡
2 、撓行轉子現場動平衡
3 、轉子過臨界轉速時，軸的振幅及相位變化
4 、轉子結構型式對臨界轉速的影響
5 、撓行轉子的振型
6 、滑動軸承油膜震蕩
7 、非接觸測量軸的徑向振動和軸向位移

實驗內容：

1、剛性轉子動平衡：

低于軸的臨界轉速時，轉子為剛性轉子，平衡方法按現場動平衡 儀說明書進行，單面平衡在一個圓盤上加試重，雙面平衡在二個圓盤上加試重。

2、擾性轉子動平衡：

高于軸的臨界轉速時，轉子為擾性轉子。

3、 轉子過臨界轉速：

轉子過臨界轉速時，機殼振動與軸振動相位得變化按圖一接好電渦流探頭，（X、Y向互成90度），從前置器輸出接雙線示波器，測試?yán)钌秤龍D形，同時用測振表測試機殼振動的幅值。

開啟轉子臺，逐漸加大轉速，開始時圖形為一近似橢圓A，當接近和達到*臨界轉速時，測振表振幅達到一個*值，示波器圖形從a轉向b，表示軸的相位發生了很大的變化（約為180度），此時用轉速表測得得轉速值即為*臨界轉速。

4、轉子結構形式對臨界轉速的影響：

首先在軸上安裝一個圓盤，按使用方法第3項說明測出臨界轉速，然后再安裝*個圓盤，重復上述步驟，測出臨界轉速，這兩種轉速肯定發生了變化，這說明，轉子結構不同，臨界轉速也不同。

5、擾性轉子的振型：

該振型曲線是臨界轉速時軸的擾度曲線，因此需要多點測試。測一階振型至少三個測點，二階振型至少5個測點。將電渦流傳感器裝在軸的1、2、3、4、5測點位置。每個測點安裝X、Y互成90度的兩只傳感器。

6、滑動軸承油膜震蕩：

有些機器設備的轉速工作在*臨界轉速或*臨界轉速以上，因此易產生油膜震蕩。油膜震蕩有三個特點：

① 轉速在一階臨界轉速或一階臨界轉速的兩倍以上，才產生。

② 一旦產生油膜震蕩，轉子的振動劇烈增加，軸心軌跡也從原來的"橢圓型"呈現不穩定

③ 油膜震蕩產生后，轉速繼續增加，也不宜消除。

如果在*階臨界轉速的二倍仍然不能產生油膜震蕩，可用一個絕緣棒用力抬起或押下軸試驗（在滑動軸承端），油膜震蕩可以出現。

因為油膜震蕩產生后，轉速很高，振動很大，現象看清后，盡快停止運轉，或把轉速降下來。

注意：轉子臺運轉過程中，各油杯內加好油。

7、非接觸測量軸的徑向振動和軸向位移

測量軸的徑向振動，將電渦流傳感器固定在軸的徑向，即垂直于軸的方向，經前置器輸出可以測出軸徑向振動的大小。

測量軸向位移，將電渦流傳感器固定在軸的軸向，即平行于軸的方向，經前置器輸出；用直流電壓表測出軸向位移的大小。

注意：安裝渦流探頭時，必須首先把初始間隙調好

8、 轉子啟停機三維譜振分析

用三維譜陣或色譜圖來顯示轉子的啟停機過程能顯示出轉子的臨界轉速、n倍頻、油膜渦動和油膜振蕩。

9、 轉子波德圖

用波德圖可測出轉子的臨界轉速的位移幅值變化與相位之間的關系曲線。
