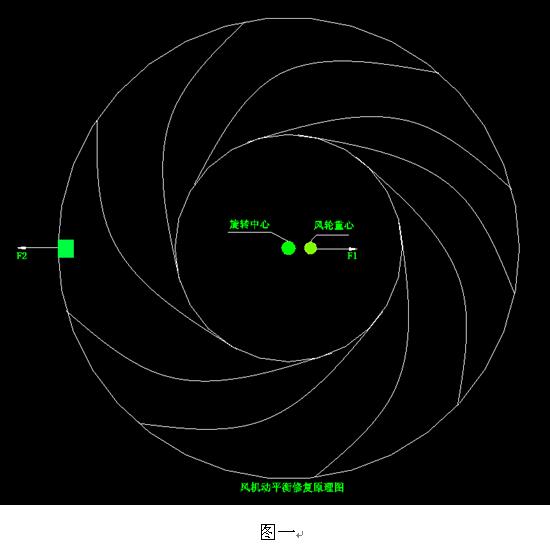

一、風機動平衡修復原理圖
???? 通過圖一可以看出，風機動不平衡而引起的振動就是風輪重心偏離風機轉子的旋轉中心，在風機運轉時，偏離旋轉中心的風輪重心產生與轉子旋轉頻率相等的離心力F1，此離心力 F1就是引起風機振動的原因。且偏離距離越遠，F1越大，風機產生的振動就越大，修復原理就是在重心偏離方向的反方向加配重質量。事配重質量產生的離心力F2與F1反向相等。
二、判斷風機振動故障原因
①測量并比較振動值
???? 對風機驅動端及非驅動端軸承座水平徑向、垂直徑向、軸向進行測量并比較。
1、 如果軸承座軸向振動值較大，可判斷是由聯軸器同軸度誤差較大或者其他原因引起的，可排除動平衡因素影響。
2、 如果軸承座垂直徑向振動值較大，軸承間隙過大，或地腳螺栓松動引起的，可排除動平衡因素影響。
3、 如果軸承座水平徑向振動值較大，振動可能是由風輪動不平衡因素影響，需要進行頻譜分析。
②對兩側軸承座采集水平徑向振動波形進行頻譜分析

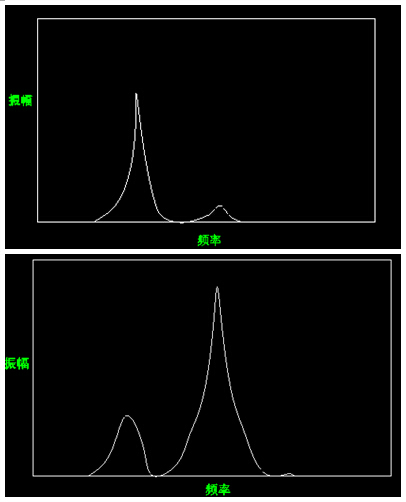

1、 以1倍頻為主導，二倍頻為輔頻，可判定波形為產生動不平衡的原因，可進行動平衡修復來減小其振動。
2、 以2倍頻為主導，1倍頻為輔頻，可判定波形產生的原因可能是聯軸器對中誤差太大，需重新找正。

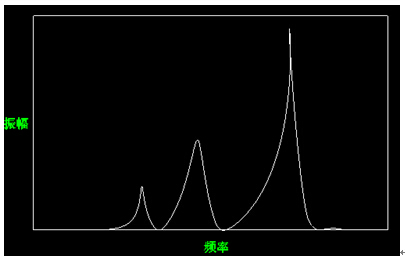

3、 以3倍頻為主導，1倍頻、2倍頻為輔頻，可判定波形產生的原因能是地腳松動。
三、對風機葉輪進行補焊處理
???? 確定其進行動平衡修復后，應對風機葉輪磨損情況進行檢查，如磨損量較大要對其襯板、螺栓進行加固處理，防止動平衡修復后，由于葉片之間的積灰量不同而在再次引起動不平衡。

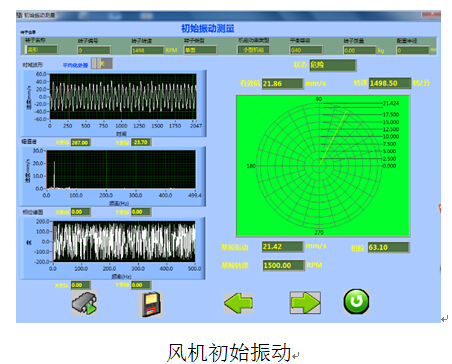

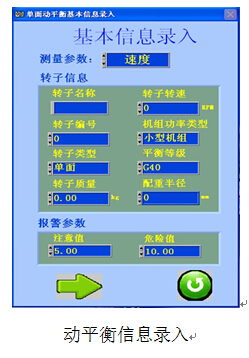

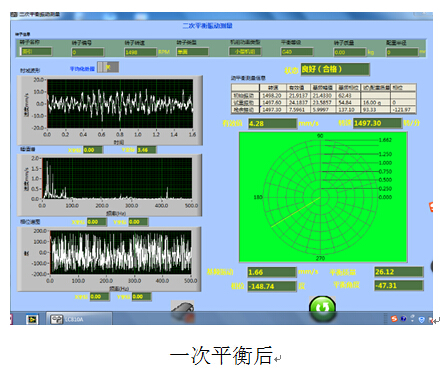

四、風機葉輪動平衡調試
想要了解更多相關精彩內容，或者您有現場動平衡服務的需求請關注 www.jpyqw.cn 或撥打**電話：400-6616-001 北京時代龍城科技有限責任公司專業團隊竭誠為您服務！
