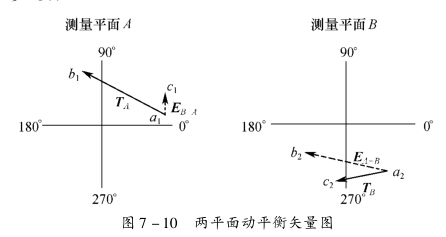

???? 兩個軸承座上的初始不平衡振動，在每個矢量圖中分別用SA和SB表示。校正平面1的試重在測量平面A產生的試驗矢量TA和對測量平面B的影響矢量EA-B。校正平面2的試重在測量平面B產生的試驗矢量TB和對測量平面A的影響矢量EB-A。下一步圖解計算校正平面1所需的校正質量以及這個質量對測量平面B的影響。再圖解計算校正平面2所需的校正質量以及這個校正質量以及這個個質量對測量平面A的影響，這種方法稱作近似法。
???? 按照計算的結果把校正質量加到轉子上。然后開車運轉檢查確定剩余不平衡，在工作轉速測量不平衡振動后，平衡儀給出進一步平衡的兩個校正質量。從而改善動平衡的結果達到平衡的要求。
檢驗運轉
轉速：1500r/min
校正平面2試驗配重：50g∠0o
A 0.75mm/s?? rms ∠235o
B 0.64mm/s?? rms ∠135o
繼續校正方案：
校正平面1: 3.96g∠242o
校正平面2: 7.31g∠82o
??? 當需要時，檢查運轉和調整校正可能要進行多次。一般兩個平面平衡初始不平衡一次降低率在50%~90%之間。
