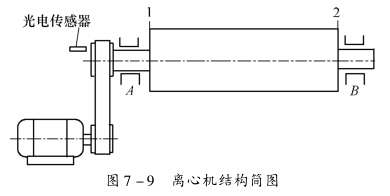

???? 離心機鼓輪是長滾子形狀的轉子，需要兩個校正平面平衡，較少轉子的不平衡和兩個軸承的基頻振動達到允許范圍內的水平。平衡品質要求G6.3，轉子質量176kg，平衡轉速1500/min。旋轉轉子的兩個端面1和2作為校正平面，平面2的校正半徑R1=140mm，平面2的校正半徑R2=140mm，軸承A和B作為測量平面，測量軸承的水平方向振動。用一個光電傳感器監測皮帶輪端面上的基準光標反射帶，提供轉速和相位基準信號。
???? 離心機在工作轉速下運轉，測量?jī)蓚€(gè)軸承的初始不平衡振動并儲存和記錄。測量結果如下：
初始運轉
轉速：1500r/min
A 9.52mm/s?? rms ∠11o
B 8.10mm/s?? rms ∠310o
???? 說明：測量參數是振動速度，rms表示振動素的均方根值。
???? 離心機停機，在校正平面1上加試重50g∠0o。這個試重在測量平面A和B上有一個不平衡振動響應。所以，重新開車達到工作轉速，在兩個軸承上重新測量不平衡振動并儲存和記錄。測量結果如下：
試驗運轉1
轉速：1500r/min
校正平面1試驗配重：50g∠0o
A 8.30mm/s?? rms ∠108o
B 6.50mm/s?? rms ∠225o
???? 動平衡測試儀通過初試不平衡振動、試驗不平衡振動和校正平面1試驗配重，計算校正平面1對測點A、B的影響系數。
???? 一次完整的現場動平衡校正服務僅僅做1次試驗運轉是遠遠大都不打校正效果的，下一次我們一起來了解！感謝關注m.wqsl.com.cn北京時代龍城科技有限責任公司全體員工竭誠為您服務，服務**——400-6616-001
