LC190彩屏超聲波測厚儀2019-08-27

產品名稱： LC190彩屏超聲波測厚儀
產品編號：
產品型號： LC190
產品品牌：龍城國際
速度：
加速度：
位移：
精度： ±（0.5%H+0.04）mm H為被測物實際厚度
頻率范圍：
規格尺寸： 145mm×74mm×32 mm（高×寬×厚）
供電： AA型堿性電池1.5V（2節）

產品簡介

本儀器是智能型超聲波測厚儀，采用高性能、低功耗微處理器技術，基于超聲波測量原理，可以測量金屬及其它多種材料的厚度，并可以對材料的聲速進行測量。可以對生產設備中各種管道和壓力容器進行監測，監測它們在使用過程中受腐蝕后的減薄程度，也可以對各種板材和各種加工零件作精確測量。本儀器可廣泛應用于石油、化工、冶金、造船等多個領域。

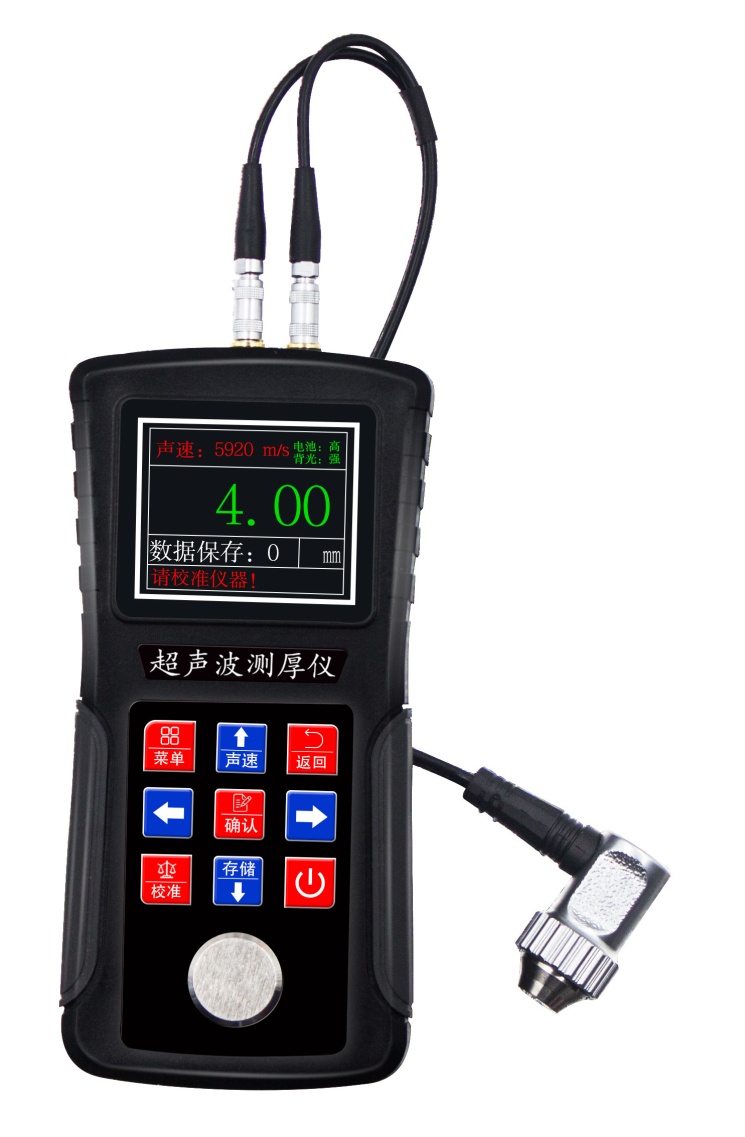

LC190彩屏超聲波測厚儀

產品特點

獨具特點：在標準型的基礎上增加通訊功能，可與PC機進行數據交換，支持電腦端實時通訊功能、可作為小型單通道在線儀器使用（要配符合在線產品的專用探頭）

工作原理：

本超聲波測厚儀對厚度的測量，是由探頭產生超聲波脈沖透過耦合劑到達被測體，一部分超聲信號被物體底面反射，探頭接收由被測體底面反射的回波，精確地計算超聲波的往返時間，并按下式計算厚度值，再將計算結果顯示出來。

工作原理公式

式中：??? H－測量厚度；???? v－材料聲速；

t－超聲波在試件中往返一次的傳播時間。

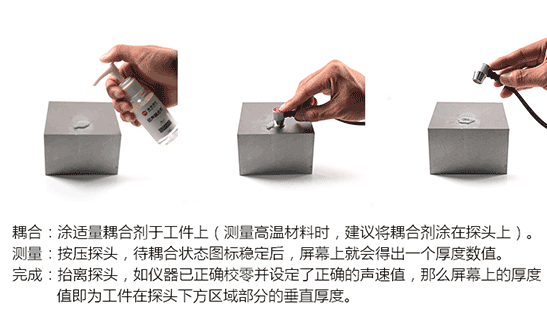

演示圖片

產品應用

主要用途：

測量船體、油氣管道、高壓容器、鍋爐等的壁厚及各種板材厚度，被測量材質可以是以鋼為代表的金屬類材料，也可以是塑料、尼龍等非金屬材料。

LC190彩屏超聲波測厚儀適用范圍

適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、玻璃纖維及其他任何超聲波的良導體的厚度；
可配備多種不同頻率、不同晶片尺寸的探頭使用；
已知厚度可以反測聲速，以提高測量精度；
具有耦合狀態提示功能；
有EL背光顯示，方便在光線昏暗環境中使用；
有剩余電量指示功能，可實時顯示電池剩余電量；
具有自動休眠、自動關機等節電功能；
小巧、便攜、可靠性高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾；

LC190彩屏超聲波測厚儀技術參數

超聲波測厚儀技術參數：

測量范圍	0.75～700mm（探頭決定）
分辨力	0.001mm.0.01mm. 0.1mm可選
測量單位	公制（mm）/英制（inch）可選
語言	中英文可切換
測量精度	±（0.5%H+0.04）mm H為被測物實際厚度
聲速調節	1000~9999 m/s
校準功能	有探頭零點和兩點校準功能
存儲數據	3000組測厚數據（僅測量值，聲速值）3000組參數數據集（包括測量值、儀器設置等參數）
通訊接口	USB
聲光報警	上限下限提示（可根據被測工件厚度設置）
min厚度值捕獲能力	具有min厚度值捕獲能力
工件表面溫度	-10～60℃
測量周期	單點測量時6次/秒、掃描模式20次/秒
管材測量下限	Φ20 mm×3.0 mm(5Mhz探頭)； Φ15 mm×2.0 mm(7Mhz探頭)
示值誤差	不超過±0.1 mm
校準	4.0 mm（鋼）
電源	AA型堿性電池1.5V（2節）
操作時間	連續操作可達250小時（不開背光）
外形尺寸	145mm×74mm×32 mm（高×寬×厚）
重量	245g
標準配置	主機，5MHz探頭，4.0 mm鋼校準塊，耦合劑，電池2節

儀器配置

	序號	名稱	數量	備注
標準配置	1	主機	1臺
	2	標準探頭（5MHz）	1只
	3	耦合劑	1瓶
	4	ABS儀器箱	1只
	5	合格證	1份
	6	保修卡	1份
	7	說明書	1份
	8	AA(5號)尺寸堿性電池	2只
可選配置	9	粗晶探頭（2.5MHz）
	10	大量程粗晶探頭（2MHz）
	11	微徑探頭（7MHz）
	12	微徑探頭（10MHz）
	13	高溫探頭（2MHz）
	14	高溫耦合劑

工作條件:

環境溫度：操作溫度－20℃～＋50℃；存儲溫度：-30℃～＋70℃

相對濕度≤90％；

周圍環境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵。

材料聲速表:

	材料	聲速
	材料	In/us	m/s
鋁	Aluminum	0.250	6340-6400
鋼	Steel, common	0.233	5920
不銹鋼	Steel, stainless	0.226	5740
黃銅	Brass	0.173	4399
銅	Copper	0.186	4720
鐵	Iron	0.233	5930
鑄鐵	Cast Iron	0.173-0.229	4400－5820
鉛	Lead	0.094	2400
尼龍	Nylon	0.105	2680
銀	Silver	0.142	3607
金	Gold	0.128	3251
鋅	Zinc	0.164	4170
鈦	Titanium	0.236	5990
錫	Tin	0.117	2960
丙烯酸(類)樹脂		0.109	2760
環氧樹脂	Epoxy resin	0.100	2540
冰	Ice	0.157	3988
鎳	Nickel	0.222	5639
樹脂玻璃	Plexiglass	0.106	2692
聚苯乙烯	Polystyrene	0.092	2337
陶瓷	Porcelain	0.230	5842
聚氯乙烯	PVC	0.094	2388
石英	Quartz glass	0.222	5639
硫化橡膠	Rubber, vulcanized	0.091	2311
聚四氟乙烯	Teflon	0.056	1422
水	Water	0.058	1473

型號選擇

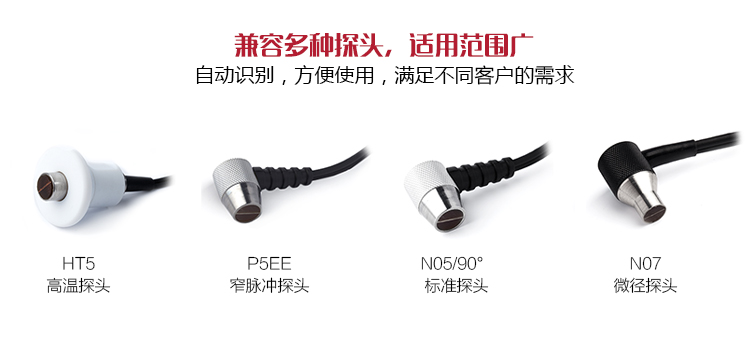

探頭選擇

名稱	型號	頻率 (MHz)	探頭直徑	測量范圍	min管徑	特性描述
粗晶探頭	N02	2	12mm	3.0mm～600.0mm（鋼） 40mm以下(灰鑄鐵HT200)	20mm	用于鑄鐵等粗晶材質的測量
大量程粗晶探頭	N02	2.5	20mm	3.0mm～600.0mm（鋼） 100mm以下(灰鑄鐵HT200)	30mm	用于鑄鐵等粗晶材質的測量
標準探頭	N05/90°	5	10mm	1.0mm～600.0mm（鋼）	Φ20mm×3.0mm
微徑探頭	N07	7	6mm	0.8mm～80.0mm（鋼）	Φ15mm×2.0mm	用于薄壁及小弧面的測量
微徑探頭	N010	10	4mm	0.75mm～3.3mm（鋼）	Φ8mm×2.0mm	用于薄壁及小弧面的測量
高溫探頭	HT5	5	14mm	3～200mm （鋼）	30mm	用于溫度小于300℃的材料的測量
