LC-3000大量程振動分析儀是一種多功能儀器，它采用了微電子技術和故障診斷技術，掌上電腦作為分析儀器的主體，結合專業化的振動信號處理板而形成的綜合系統，是一個全新概念的故障診斷系統。

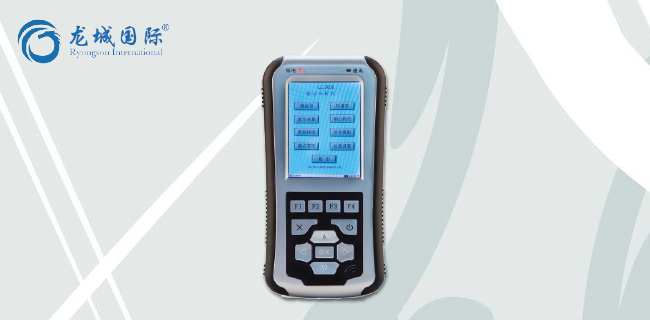

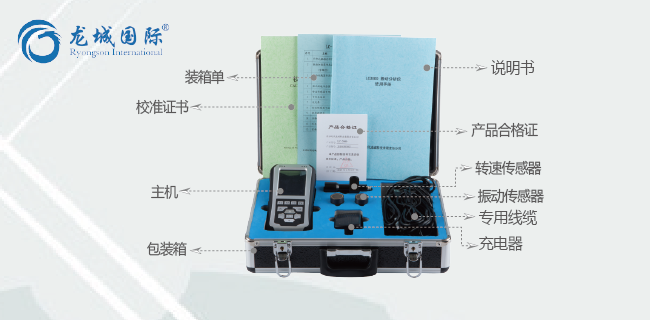

LC-3000大量程振動分析儀是針對現場便攜式應用特別開發的，它即滿足了便攜式采集的要求，又實現了強大的現場數據采集和設備故障分析功能。具有很高的性價比！ LC-3000大量程振動分析儀機械故障分析儀由LC3000主機、軟件及配件構成。
LC-3000大量程振動分析儀不但滿足了設備運行狀態監測核心關鍵量的監測，集多功能于一身，而且因其操作簡單，所以極大的方便了設備管理人員的使用，盡可能的降低設備維護人員的工作量，同時又提高了設備運行狀態監測的水平與故障診斷精度，實現設備運行狀態的精細化管理。適合設備維修人員、點檢人員、巡檢人員、生產人員等各種人群使用，應用極為普遍，具有數據測量、記錄、分析等功能，及時發現設備振動故障并且做出判斷。
1.集測振儀，轉速表，振動分析儀，軸承診斷儀，故障診斷儀五大功能于一體。
2.使用很簡單，可以實現一鍵采集，一鍵分析，一鍵診斷，一鍵數據上傳。
3工藝設計嚴要求，具有功耗低、性能可靠、造型美觀、體積小、重量輕、緊湊便攜。
4.按國標制造，測量值與國際振動烈度標準(ISO
2372)比對可直接判斷設備運行狀態。
5.3.5’大屏幕液晶顯示，分辨率高640*480，支持全屏幕觸摸操作，可適用于不同的工作環境
6.可顯示加速度、速度、位移、峭度等參數的大小
7.可采集時域頻譜，頻域頻譜，可直接觀察頻率以及幅值的大小。
8.計算能力可滿足分析復雜設備的振動要求。
9.存儲能力強支持32G，標準配置的4G內存就可滿足大容量數據采集的要求
10.支持數據回放，可與PC連接，在電腦上進行數據分析
LC-3000大量程振動分析儀通過軟硬件的緊密結合可以完成下列分析及診斷：
1．轉子系統狀態監測、故障診斷
有各種量綱振動參數顯示、時域波形實時顯示存儲、時域加窗、對數譜、幅值譜、相位譜、自相關、互相關、功率譜、轉速三維譜、時間三維譜、軸心軌跡。對于各種轉子系統故障（包括：轉子不平衡、轉子彎曲、不對中、油膜渦動、油膜振蕩、旋轉失速、喘振、轉子與靜止件摩擦、轉子過盈配合件過盈不足、轉子支承系統連接松動、密封和間隙動力失穩、轉軸具有橫向裂紋）均能達到良好的診斷效果。Windows界面，全中文單/雙面機械故障分析軟件包，方便實用。
2．滾動軸承的狀態檢測、故障診斷
具有非量綱參數顯示（包括：波形指標、峰值指標、裕度指標、峭度指標）、有量綱顯示（包括：加速度、峰值、平均幅值）、時域波形分析、幅值概率密度分析、包絡解調、頻譜分析功能。對于滾動軸承的內外環、滾動體、保持架的損傷、摩擦及缺油等故障均可進行分析診斷。
3．齒輪箱的狀態監測、故障診斷：
具有各種有量綱參數（振動加速度、速度、位移的峰值、平均幅值、有效值）及無量綱振動參數顯示、時域平均、頻域平均、包絡解調、功率譜分析、倒頻譜分析功能。可診斷齒輪箱的不同軸、偏心、局部異常、磨損、齒距誤差、不平衡等故障。

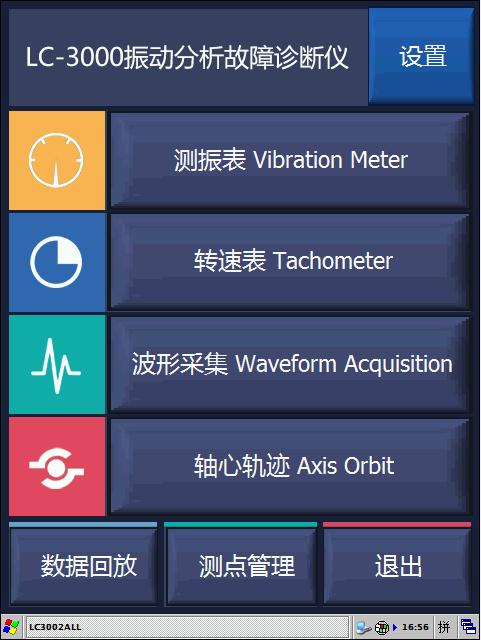

軟件主要有七大功能模塊：測振表、振動分析、軸心軌跡、數據回放、測點管理、儀器設置、信號模擬、退出。運行LC3000軟件后進入如下圖的主界面，可點擊屏幕上的按鈕進行各個功能模塊之間的切換。

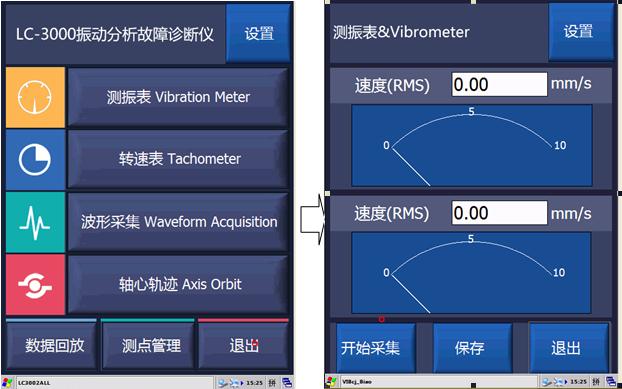

一．測振表
確定傳感器正確連接且放置正確后，可以開始振動數據測量。
點擊“測振表”按鈕，進入雙通道測振表界面，可以開始進行振動測量（如上圖）。首*行采集設置。點擊“設置”按鈕設置采集參數，用戶可以依照設備的需求設置數據

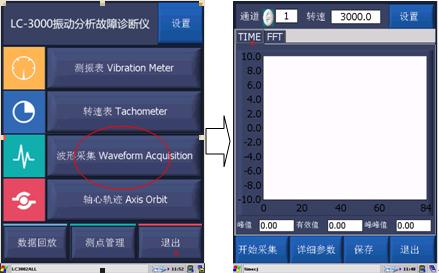

二. 波形采集
確定傳感器正確連接且放置正確后，可以開始采集振動信號進行振動分析。
波形采集可以通過時域和頻域波形，來分析采集回來的振動信號，使設備振動更加直觀。

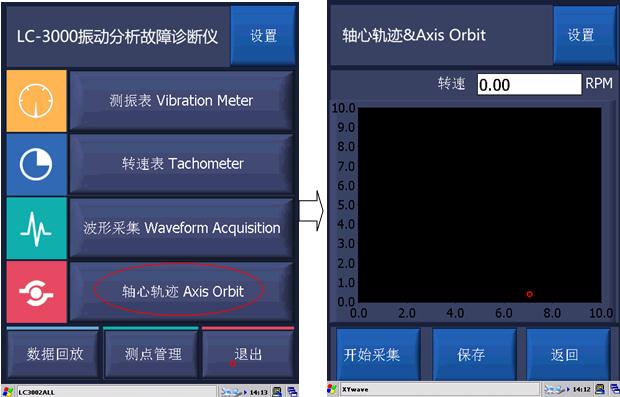

三．軸心軌跡
主界面點擊“軸心軌跡”按鈕，可以進入軸心軌跡界面。設置完成后，確定傳感器正確連接且放置正確后，可以開始軸心軌跡采集。
|
系統功能
|
技術指標
|
|
操作系統：
|
嵌入式WINCE
|
|
存儲容量：
|
4G
|
|
液晶顯示：
|
3.5寸真彩液晶屏，640×480像素
|
|
觸摸屏：
|
全屏幕觸摸操作
|
|
通訊：
|
USB
|
|
電池：
|
鋰電池，工作時間>6小時
|
|
電子鈕扣：
|
無線射頻卡
|
|
工作溫度范圍：
|
(-10～50)℃
|
|
濕度：
|
95% RH非冷凝
|
|
硬件功能
|
技術指標
|
|

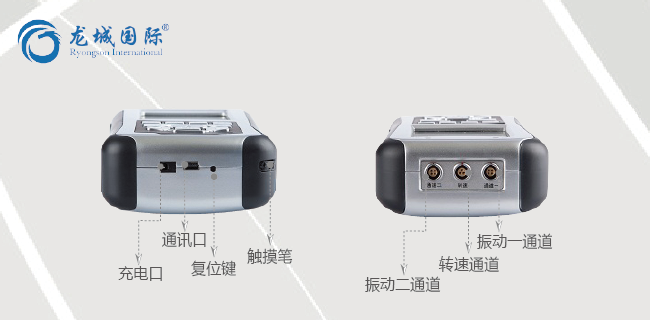

通道數：
|
1/2個振動通道＋1個轉速通道
|
|
采集參數：
|
硬件積分處理（不加積分、一次積分、二次積分），可以采集加速度、速度、位移
|
|
獨立信號處理：
|
各通道獨立的信號處理，確保各通道信號的獨立性，杜絕通道間干擾
|
|
硬件程控增益放器：
|
放大倍數1、2、4、8、16、32、64、128、256自動調節，有效地提高了信號的信噪比
|
|
同時采保：
|
硬件多通道同時采樣保持，確保多通道振動信號的同相位
|
|
抗混濾波：
|
硬件自動調節
|
|
高速*AD：
|
16位，350K
|
|
動態范圍：
|
96dB參數設置
|
|
多樣性
|
采樣頻率、高通濾波、低通濾波、采樣長度可以任意設置，方便地記錄現場設備安裝的各類表計讀數信息
|
頻譜分析：
|
系統功能
|
技術指標
|
|
頻譜種類：
|
頻譜種類：幅值譜、功率譜、相位譜、倒頻譜等
|
|
譜線數：
|
400,800, 1600，3200
|
|
時域采樣：
|
1024, 2048, 4096, 8192，16384
|
|
窗函數：
|
漢寧，矩形等
|
